COLLAGE À FROID

Maintenance des systèmes de collage

RSI intervient sur vos installations afin d’assurer le dépannage et la maintenance sur tout type de matériel.

Boitier de gestion

R.S.I. vous propose une gamme de programmateurs de dépose à utilisation simple et intuitive

Unité de pompage

R.S.I. distribue des ensemble de pompage à membrane ou à piston selon les différente viscosité des colles utilisées

Pistolet de dépose

RSI vous propose des pistolets très fiable grâce à un extrême précision dans la distribution.

RSI commercialise et entretien les systèmes de collage à froid ou à chaud ainsi que les dépose d'adhésif

Applicateur et contrôleur de colles blanches

Boitier de gestion de dépose de colle

Gamme de programmateurs de dépose à utilisation simple et intuitive qui vous permettra d’ajuster les séquences de dépose de colle des installations aux divers formats de votre ligne de production.

Le programmateur de dépose fait partie d’une installation de collage pouvant comporter un système pour colle chaude (hotmelt), un réservoir de colle froide sous pression ou une pompe colle froide, des tuyaux à colle et des têtes d’application.
Il peut être utilisé pour des applications colle chaude ou colle froide.
Le modèle RSI est un équipement de contrôle des tirs d’encollage à 8 canaux de sortie avec possibilité de piloter une électrovanne de pulvérisation/fibérisation par sortie.
Conçu pour le fonctionnement à une vitesse de ligne variable de 1000 mètres/minute maxi, à partir des impulsions d’un codeur avec une résolution impulsion/millimètre. (1 mm = 1 impulsion)
Pour un fonctionnement optimal, le codeur devra être installé de tel façon que, quand celui-ci fait un tour complet, la ligne sur laquelle nous travaillons se soit déplacée à une distance en millimètres identique au développé de la roue du codeur installé. (à savoir par défaut 500mm).
Sur le contrôleur, 2 photocellules ou capteurs de détection du passage produit, assignables par paramètres de configuration à chacun des 8 canaux peuvent être connectées.
Les débuts de tirs se produisent par le front descendant de la cellule.
Le processus de calcul incorpore les données des temps de compensation des électrovannes correspondant aux inerties d’activation et de désactivation qui sont saisies dans le menu de configuration de chaque pistolet, ce qui permet d’obtenir une grande précision d’encollage avec différentes vitesses de fonctionnement.
L’équipement autorise la programmation pour chaque canal de sortie, la dépose de 12 cordons maximum compris entre 0 et 8000 mm de longueur et avec la possibilité de déposer cela en mode pointillé.
Un total de 96 données de tirs peut être programmé selon les différentes configurations d’encollages.
Le changement de FORMAT s’effectue rapidement en accédant au menu de contrôle des tirs.
L’activation du mode de dépose est activer via l’écran et l’autorisation extérieure si connectée.
Le modèle dispose d’une sortie analogique 0-10V pour le contrôle du débit de la pompe par l’intermédiaire d’une valve proportionnelle. Le réglage s’effectue en saisissant les données de vitesse-pression sur le menu de configuration.
Un paramètre configurable de vitesse mini permet la désactivation automatique de la dépose de colle sous cette vitesse.

Les autres caractéristiques du contrôleur sont les suivantes :

  • Compteur de pièces encollées et reset du compteur pour chaque cellule.
  • Entrée d’autorisation de l’extérieur (contact libre de potentiel).
  • Sortie d’autorisation à l’extérieur (contact libre de potentiel)
  • Réglage de la vitesse minimale de travail
  • Réglage de la pression minimale de travail
  • Réglage des paramètres pour l’encollage point par point sur chaque voie.
  • Test de valves manuel
  • Indication par témoins de l’état de marche.
  • Écran tactile couleur

Général
Température de fonctionnement :  0°C à +50°C (32°F à 122°F)
Température de stockage :   -10°C à +50°C (14°F à 122°F)
Alimentation d’énergie :  1/N/PE 230VAC, 50 hertz
Puissance : 120 watts
Nombres de dépose par canal : 12
Taille et poids : 360*200*340 de profondeur, 4.5Kg
Classe de protection : IP54


Capteur
Entrée connecteurs : 24VDC, maximum 100mA, PNP, front descendant
Nombres d’entrées ; 2
Affectation : chaque capteur peut être assigné à n’importe quelle sortie
Plage : 0-8000mm.


Codeur
Nombre d’entrée : 1
Entrée connecteur : 24VDC, maximum 100mA, PNP
Configuration : Métrique (impulsions/mètre).
Plage : 500-5000 impulsions/mètre.
Vitesse maximum : 300mm/min avec codeur 500 points par tour et roue de développée 500mm
ou fréquence codeur max de 10 Khz.


Sorties Canaux
Nombre maximum de pistolets : 8
Nombre maximum de pulvérisation: 8
Tension Nominal : 24VDC
Puissance : 15W / canal
Distance cellule/pistolet Paramétrable pour chaque voie
Modes sur une base : Distance Standard,
Distance en mode pointillé réglable


Paramètres d’application
Longueur des déposes maximales : Distance de 8000 mm par pas de 1mm


Commande contrôle de pression
Nombre de sortie : 1
Sortie connecteur : 0-10VDC
Plage 0 à 100% : programmable
Mode de contrôle : Courbe de 2 points


Contact machine et Sorties alarme
Contact machine : PNP ou contact sec, normalement ouvert.
Sortie Alarme : Normalement ouvert.

Unité de pompage sur sceau

Pompe à membranes

Pompe   : Rapport  1/1

Air de commande de la pompe : 7 .8  bars  max

Pression de sortie produit : 8  bars  max

Viscosité maximum du produit: 5000 mPAs

Diamètre de raccordement sortie produit   : ¼

Commande des organes : Par régulateur pneumatique en façade

Filtre/régulateur piloté

Flexible de retour avec vanne ¼ de tour  pour purge rapide du circuit

Canne d’aspiration avec crépine d’aspiration

Couvercle en acier inoxydable utilisable sur fûts standard.



Les pompes peuvent être fournies en trois versions :  INOX

                                                                                     POLYPROPILENE

                                                                                     ALUMINIUM

Pompe à piston

Pompe   : Rapport  selon type

Air de commande de la pompe : 7 .8  bars  max

Pression de sortie produit : 100  bars  max

Viscosité maximum du produit: 10000 mPAs

Diamètre de raccordement sortie produit   : Selon type

Commande des organes : Par régulateur pneumatique en façade

Filtre/régulateur piloté

Flexible de retour avec vanne ¼ de tour  pour purge rapide du circuit

Canne d’aspiration avec crépine d’aspiration

Couvercle en acier inoxydable utilisable sur fûts standard.

Les ensembles représentés ci-dessus sont spécialement étudié pour des applications avec des pistolets manuels ou automatiques où il est nécessaire d’avoir une pompe pneumatique avec un rapport allant de 1/1 pour les pompes à membrane et jusqu’à 1/12 pour celles à piston.
Les unités sont fixées sur un couvercle en acier inoxydable et est facilement transférable sur un fût contenant un produit pour le nettoyage.
L’ensemble de pompage est équipée d’un filtre en acier inoxydable, assurant également l’atténuation des pulsations de la pompe. (stabilité du débit de colle)
Un régulateur de pression contrôlé par une valve assure une distribution de produit constant. Celle ci peut être pilotée par une vanne proportionnelle extérieure (en option)

Pompe à membranes sur différents supports

Les ensembles représentés ci-dessus sont spécialement étudié pour des applications avec des pistolets manuelw ou automatiques où il est nécessaire d’avoir une pompe pneumatique avec un rapport de 1.

La pompe est fixée soit :

_ sur un support mural en métal pour un poste de travail fixe

 _sur chariot, lors de travaux ou il est nécessaire de déplacer le poste de dépose

L’unité de pompage est équipée d’un filtre en acier inoxydable, assurant également l’atténuation des pulsations de la pompe. (stabilité du débit de produit)

Un régulateur de pression contrôlé par une valve assure une distribution de produit constant. Celle ci peut être pilotée par une vanne proportionnelle extérieure (en option)

Pompe   : Rapport  1/1

Air de commande de la pompe : 7 .8  bars  max

Pression de sortie produit : 8  bars  max

Viscosité maximum du produit: 5000 mPAs

Diamètre de raccordement sortie produit   : ¼

Commande des organes : Par régulateur pneumatique en façade

Filtre/régulateur piloté

Flexible de retour avec vanne ¼ de tour  pour purge rapide du circuit

Canne d’aspiration avec crépine d’aspiration

Support en métal peint



Matière des pompes:



Les pompes peuvent être fournies en trois versions :  INOX

                                                                                     POLYPROPILENE

                                                                                     ALUMINIUM

RAMPE D’ENCOLLAGE EN EXTRUSION/PULVERISATION

Rampe de distribution de colle froide destinée aux applications ou il est nécéssaire de déposer la colle sur de grande laize avec un grammage précis.

Types de produits manipulés

• Produits hydrosolubles
• Colles hydrosolubles

Pression d’entrée maximum produit  : 5 bars

Laize : selon cahier des charges

Nombre de trait : selon cahier des charges

Grammage : selon cahier des charges

Diamètre de buse : 0.3 à 2mm

Poids : 100 Kgs

Pistolet de dépose manuel raccordement sur unité de pompage

Pistolet pour travaux conventionnel de dépose en extrusion.
Réglage de la course du pointeau pour un ajustement précis de la quantité de colle.

Types de produits manipulés

• Produits hydrosolubles
• Colles hydrosolubles

Pistolet S720/LV

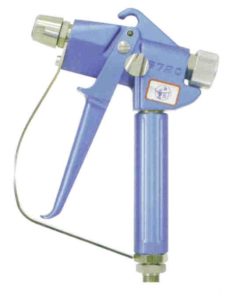

Pistolet S720

Pression d’entrée maximum produit  : 10 bar

Orifice entrée produit : ¼ pouce

Diamètre de buse : 0.3 à 2mm

Poids : 700 g

Pistolet W3 / FZ-DUO
Pistolet S947A
Pistolet 2K

Pistolet pour travaux conventionnel de dépose en pulvérisation.

Jet de pulvérisation réglable en continu de rond à plat.

Pression d’entrée maximum produit  : 10 bar

Orifice entrée produit : ¼ pouce

Diamètre de buse : 0.3 à 3.5mm

Poids : selon model



Accessoires :



Equilibreurs de charge ;

Permet d’annuler le poids du pistolet dans la main de l’opérateur

Nécessite un point de fixation au poste de collage.

Types de produits manipulés

• Produits hydrosolubles
• Colles hydrosolubles

Accessoires :

Equilibreurs de charge ;

Permet d’annuler le poids du pistolet dans la main de l’opérateur

Nécessite un point de fixation au poste de collage.

Pistolet d’extrusion à commande pneumatique

Pistolet MMKD
Pistolet MMDD

Pistolet d’extrusion électropneumatique avec buse longue.
Réglage micrométrique permettant un contrôle précis du produit à extruder.
Pointeau et buse en acier inoxydable.
Faible encombrement pour la version MMDD
Electrovanne intégrée.

Pression d’entrée d’air maximum   : 7 bar

Pression d’entrée produit maximum   : 25 bar

Gamme de tension de l’électrovanne : 24Vdc ou 230Vac

Orifice entrée d’air : tuyau 4/6

Orifice entrée de fluide : 1/8 pouce femelle

Diamètre de buse : de 0.2mm à 2.5mm

Pistolet d’extrusion à commande pneumatique avec buse longue ou courte.
Réglage micrométrique permettant un contrôle précis du produit à extruder.
Pointeau et buse en acier inoxydable.
Nécessite une électrovanne 5/2 ou 3/2 extérieure pour la commande

Pression d’entrée d’air maximum   : 7 bar

Pression d’entrée produit maximum   : 25 bar

Orifice entrée d’air : tuyau 4/6

Orifice entrée de fluide : 1/8 pouce femelle

Diamètre de buse : de 0.2mm à 2.5mm

Pistolet MMDV-LV-KV

Pistolet d’extrusion et/ou pulvérisation à commande pneumatique

Pistolet d’extrusion/ pulvérisation électropneumatique avec buse courte.
Réglage micrométrique permettant un contrôle précis du produit à extruder.
Passage du mode pulvérisation au mode extrusion par simple arrêt de l’air de pulvérisation
Pointeau et buse en acier inoxydable.
Deux formes de jet possible : Rond ou Ovale
Nécessite deux électrovannes distinctes pour le pilotage du pointeau et de la pulvérisation.
Encombrement du modèle MFS 120*60*22
Faible encombrement pour la version MMFS 150*30*16

Pression d’entrée d’air maximum   : 7 bar

Pression d’entrée produit maximum   : 10 bar

Orifice entrée d’air : tuyau 4/6

Orifice entrée de fluide : tuyau 4/6 (6/8 sur demande)

Diamètre de buse : de 0.3mm à 2mm et 2.5mm pour MFS

Pistolet MFS
Pistolet MMFS
Pistolet MMDV-LV-KV

Pistolet de pulvérisation électropneumatique avec buse courte.
Réglage micrométrique permettant un contrôle précis du produit.
La commande d’ouverture du pointeau provoque l’ouverture de l’air de pulvérisation.
Idem pour l’arrêt (arrêt de la colle puis de l’air)
Pointeau et buse en acier inoxydable.
Deux formes de jet possible : Rond ou Ovale
Nécessite une électrovanne 3/2 pour le pilotage du pointeau.
Encombrement du modèle GF : diamètre 40mm, hauteur 195mm

Pression d’entrée d’air maximum   : 7 bar

Pression d’entrée produit maximum   : 3 bar

Orifice entrée d’air : 1/8 pouce femelle

Orifice entrée de fluide : 1/4 pouce femelle

Diamètre de buse : de 0.5mm à 3.5mm

Maintenance des systèmes de collage par R.S.I.

Nous sommes capables d’intervenir sur vos installations afin d’assurer le dépannage et la maintenance sur tout type de matériel.

Quelques exemples :

Nettoyage de cuve sur site ou dans nos ateliers
Remplacement de joint
Fourniture d’éléments et pièces détachées (tuyaux, pistolets, carte de régulation, raccord, joints)
Vérification périodique
